FOCUS INTERFACE PROGRAM
WARTSILA TRIESTE
Il software FIP costituisce l'interfaccia di controllo e analisi dei risultati di un sistema per le prove a ultrasuoni dei materiali eseguite mediante un dispositivo Focus PX della Olympus.
Una macchina di prova si compone dei seguenti elementi principali:
1) Parte Meccanica, comprensiva degli assi di movimentazione, le motorizzazioni, i supporti e gli accessori necessari al corretto posizionamento delle sonde a ultrasuoni lungo il profilo del pezzo da sottoporre ad analisi;

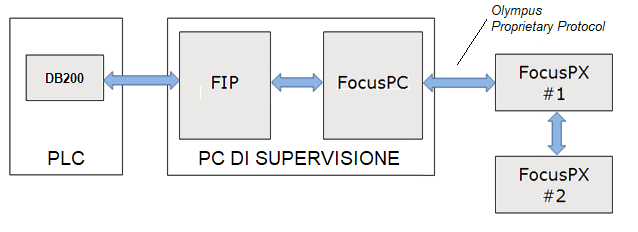

2) Parte Elettronica, costituita dal CNC e dal PLC necessari alla gestione degli assi e dalle apparecchiature Olympus FocusPX necessarie per l’interfacciamento con le sonde di scansione e il trasferimento dei dati al sistema di supervisione;
3) Parte Software, costituita dal modulo Olympus FocusPC di interfaccia con il dispositivo periferico e dal modulo FIP di supervisione e controllo del sistema.

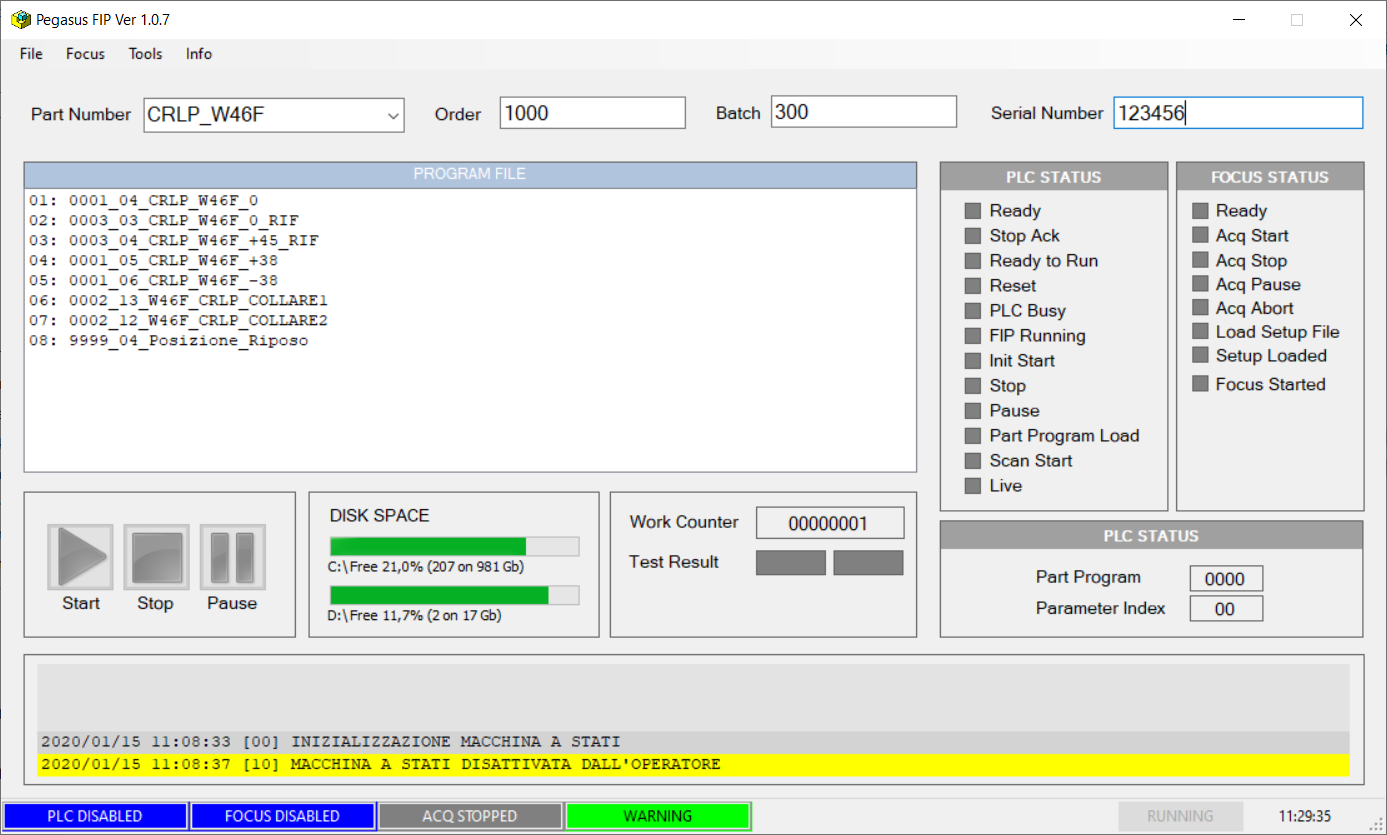

Il software FIP provvede a interfacciare le varie unità per il controllo delle attività di testing:
- fornisce all'operatore uno strumento di supervisione e controllo dell'impianto;
- provvede alle comunicazioni con il sistema PLC-CNC di gestione degli assi;
- provvede alle comunicazioni con il sistema Focus;
- elabora i dati acquisiti dal Focus e produce un report conclusivo dei risultati dell'analisi;
- emette una dichiarazione automatica sulla condizione buono/scaro del pezzo esaminato.
