RETTIFICATRICE OVERBECK 600
AVIO POMIGLIANO D'ARCO (NA)
Retrofit della macchina con revisione della parte meccanica, sostituzione della parte elettrica
(motorizzazioni e sensoristica) e installazione di un nuovo Controllore Numerico con progettazione
e sviluppo del relativo software di gestione.
La macchina è stata sottoposta a revisione completa dal punto di vista meccanico, elettrico ed
informatico con la sostituzione delle motorizzazioni, la sostituzione del Controllo Numerico e la costruzione
di un nuovo Quadro Elettrico.
La macchina, dotata di 3 assi di lavoro, è asservita a un CN Fanuc per il quale è stato riscritto
interamente il software di gestione.
Durante la fase di retrofit sono state eseguite diverse attivitè di modifica della macchina riguardanti
alcune delle sue funzionalità operative essenziali. Innanzitutto si è provveduto alla costruzione
di un nuovo mandrino portamola ad alta velocitè che, in funzione del principio di funzionamento
elettrolitico, ha richiesto l’uso di speciali cuscinetti ceramici in grado di garantire il necessario
isolamento elettrico tra il pezzo e la base della macchina.
Anche l’asse del sistema porta-utensili ha subito una sostanziale modifica essendo stato sostituito il
sistema di movimentazione idraulico con uno di tipo elettrico direttamente controllato dal CN. Infine alcune
soluzioni tecniche ausiliarie (regolazione del diamantatore, lavaggio automatico a fine lavorazione, portello
di accesso con sistema rotoclear, ecc.) consentono di qualificare l’attività come più
rilevante di una normale revisione.
FANUC 0i-D

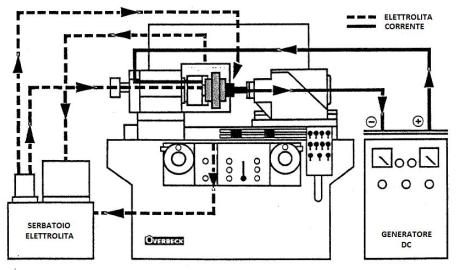

SCHEMA FUNZIONALE DELLA RETTIFICA ELETTROLITICA
