TACCHELLA GRINDIFORM 3
FMA POWERTRAIN PRATOLA SERRA (AV)
Retrofit della macchina con revisione della parte meccanica, sostituzione della parte elettrica
(motorizzazioni e sensoristica) e installazione di un nuovo Controllore Numerico con progettazione
e sviluppo del relativo software di gestione.

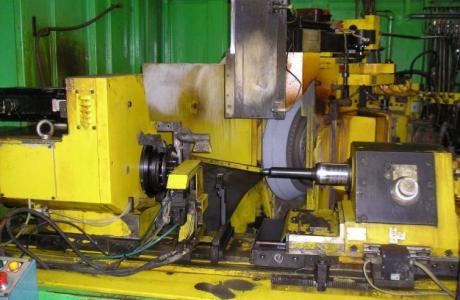

L’attività è consistita nella revisione meccanica, elettrica ed informatica di una
Rettificatrice Tacchella modello Grindiform Line 3 installata presso lo stabilimento FMA Powertrain Spa
di Pratola Serra (Avellino).
E’ stata eseguita la sostituzione delle motorizzazioni, la sostituzione del Controllo Numerico e
la costruzione di un nuovo Quadro Elettrico.
La macchina dotata di 5 assi di lavoro è asservita a un CN Siemens 840-D Solution Line per il quale
è stato riscritto interamente il software di gestione.
Data la complessità della macchina e l’esiguit%agrave; del tempo disponibile per lo svolgimento
dell’attività di retrofit, si è preferito in questo caso evitare il trasporto dell’
unità presso il ns stabilimento e l’esecuzione delle lavorazioni direttamente presso la sede
del cliente. Per garantire la riuscita del progetto sono state predisposte in laboratorio tutte le lavorazioni
preliminari quali la progettazione meccanica ed elettrica, la costruzione delle parti meccaniche da sostituire,
la realizzazione e il collaudo statico del quadro elettrico, lo sviluppo del software di gestione del CN,
la preparazione del cablaggi, ecc.
SIEMENS 840-D SL
MARPOSS P7
SISTEMA ELETTRONICO MULTIFUNZIONE PER RETTIFICHE ED ALTRE MACCHINE UTENSILI
Il sistema elettronico Marposs P7 è un unico apparecchio multiuso in grado di gestire in modo completo
la macchina utensile grazie a controlli in-process, pre-process e post-process del ciclo di lavorazione;
monitoraggio delle vibrazioni di macchina ed equilibratura automatica o manuale mola; ottimizzazione dei cicli
di asportazione e diamantatura delle mole.
